Maintenance de poste HTA – BT
Une offre de maintenance multimarque construite par Schneider Electric
pour les PME/PMI et réalisée par Transfo Services.
UN ACCOMPAGNEMENT EN TOUTE SERENITÉ
La qualification et l’assistance au dépannage, sous un délai d’intervention de 8h horloge par les équipes de Schneider Electric
Un rapport d’intervention détaillé incluant des préconisations et des priorités
Une garantie d’un an sur les prestations de maintenance
Un accès à l’astreinte de Schneider Electric 24h/24 et 7j/7
Une aide à la résolution des recommandations du contrôle réglementaire
Un interlocuteur dédié spécialisé dans la distribution électrique pour vous accompagner dans vos prises de décisions
MAINTENANCE SERENITY
Afin de garantir à tous ses clients, alimentés en HTA, une continuité de service, Schneider Electric a développé une nouvelle offre de maintenance adaptée aux matériels et aux besoins des PME/PMI.
Schneider Electric s’appuie sur Transfo Services pour réaliser la Maintenance Serenity. A ce titre Schneider Electric apporte un appui technique privilégié incluant :
La réalisation des
modes opératoires
La formation théorique et pratique des techniciens d’intervention
L’analyse des données et conseils dans le rapport d’intervention
L’identification et l’accès aux pièces de rechange
PRESTATIONS DE MAINTENANCE
Nous vous proposons une gamme complète de prestations pour la maintenance du poste haute tension et des équipements multimarques associés : cellule HTA, transformateur HTA-BT, disjoncteur de puissance BT, ….
Après accord mutuel sur le planning d’intervention, nos techniciens qualifiés se déplacent pour réaliser la maintenance du poste haute tension
Prestations
Contenu des prestations
Nettoyage du poste
> Nettoyage complet
> Contrôle sécurité, conformité, environnement
Contrôle des fonctions de
sécurité du poste
> Test de la chaine de déclenchement de protection transformateur HTA-BT

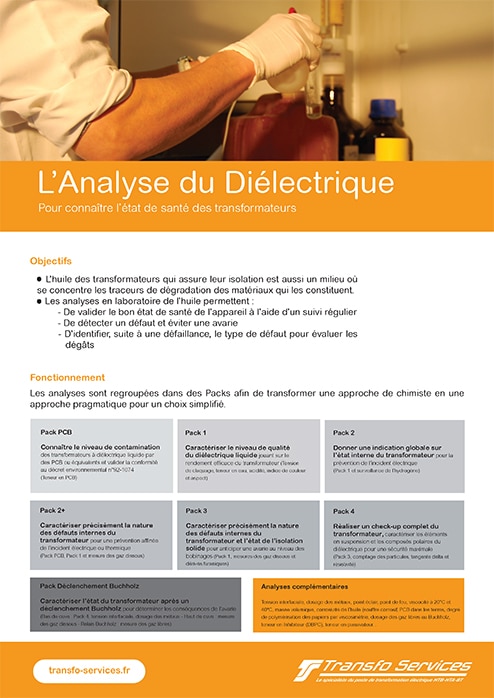

> Prélèvement du diélectrique transfo pour analyse de l’huile Pack 2+
> Validation de la conformité des fusibles
> Test de la chaîne de déclenchement disjoncteur HTA et BT
Maintenance préventive des
équipements du poste
> Cellule HTA, transformateur HTA-BT, disjoncteur BT, TGBT
(Contrôle visuel, essais mécaniques, nettoyage, graissage, serrage)
> Batterie condensateurs, relais et chargeur
(Contrôle visuel)
Options
> Test relais de protection transformateur (Pro Relay Box)
> Consigntation et déconsignation de l’installation
> Délégation de la séparation de réseau auprès du fournisseur d’énergie
> Extension d’un an d’accès à l’astreinte

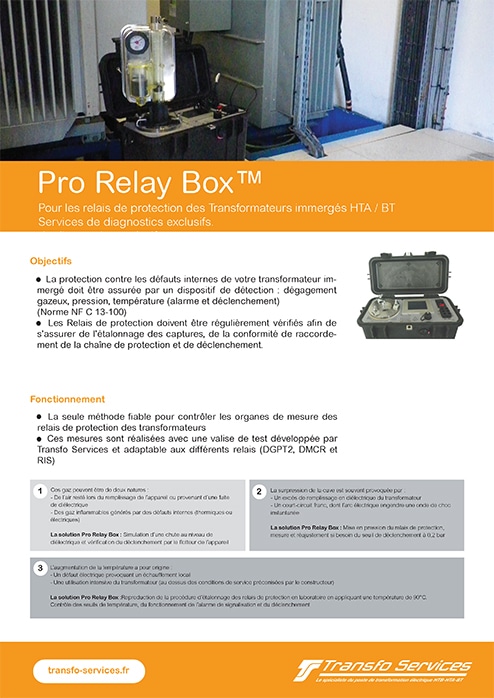

LE PROCESSUS DE TEST PRO RELAY BOX EN 3 ÉTAPES
La Pro Relay Box est un outil constructeur destiné à tester les relais de protection des transformateurs immergés HTA-BT développés par Transfo Services. Notre prestation inclut la vérification de la chaîne de déclenchement.
Etape 1 >
Simulation d’une baisse du niveau du diélectrique et vérification du déclenchement par le flotteur de l’appareil
Etape 2 >
Mise en pression du relais de protection, mesure et réajustement si besoin du seuil de déclenchement à 0,2 bar
Etape 3 >
Reproduction de la procédure d’étalonnage des relais de protection en laboratoire sous 90°C. Contrôle des seuils de température, du fonctionnement de l’alarme de signalisation et du déclenchement
Les résultats des actions : Pro Relay Box fournit un procès-verbal de mesures certifiant le bon fonctionnement du relais, joint au rapport de maintenance Serenity. Si un relais est déclaré non-conforme, Transfo-Services proposera son remplacement immédiat sur site afin d’économiser les temps de démontage et de remontage.
CONSIGNATION
Afin de pouvoir intervenir en toute sécurité sur les équipements du poste HTA, une consignation est obligatoire. Si un membre de votre équipe est habilité, cette consignation peut être réalisée par vos soins. Les installations devront nous être mises à disposition hors tension et vous devrez remettre à notre chargé de travaux l’attestation de consignation. Dans le cas contraire, Transfo Services mettra à votre disposition un chargé de travaux habilité aux opérations de consignation.
DELEGATION DE LA SEPARATION DE RESEAU
Pour toute intervention de maintenance dans votre poste électrique, une séparation de réseau par votre fournisseur d’énergie est requise. Transfo Services propose de prendre en charge la partie administrative auprès de votre fournisseur d’énergie. Pour cela, la signature d’une délégation est nécessaire.
PRÉCONISATIONS
Suite à son intervention, notre technicien sera en mesure d’adapter votre plan de maintenance en réalisant ponctuellement une maintenance par le constructeur.
Cette maintenance consiste à tester les performances de vos équipements critiques (disjoncteur HTA, relais de protection HTA et disjoncteur BT) en utilisant les outils développés par Schneider Electric.
Documentation et pièces de rechange
