POURQUOI CHOISIR TRANSFO SERVICES ?
Transfo Services est une filiale de Schneider Electric.
A ce titre, elle bénéficie d’un appui technique privilégié incluant :
La définition de toutes les opérations de maintenance à effectuer.
La formation théorique et pratique des techniciens d’intervention
L’analyse des données et conseils dans le rapport d’intervention
L’identification et l’accès aux pièces de rechange et détachées
Les obligations vis-à-vis de la réglementation
3 obligations employeur
> Code du travail (articles R4226-1 à R4226-21)
- Maintenir les installations électriques en conformité
avec les règles de conception qui leur sont applicables à la date de leur mise en service
- Assurer la surveillance et la maintenance des installations
et des matériels électriques
- Vérifier ou faire vérifier les installations électriques
NF C 13-100 §63 – NF C-200 §63 – NF C 15-100 §6.63
Les opérations d’entretien et de vérification des installations ne doivent être confiées qu’à des personnes qualifiées pour les effectuer. Elles sont effectues conformément aux notices de constructeurs, notamment pour les appareils qui fonctionnent peu souvent.
Les installations doivent être maintenues constamment en bon état et leurs schémas tenus à jour.
Toute défectuosité ou anomalie constatée dans l’état du matériel électrique ou dans son fonctionnement doit être signalée à une personne compétente aux fins de réparation.
Il en est ainsi notamment lorsque les dispositifs de protections fonctionnent sans causes connues.
Il y a lieu de veiller en particulier : au maintien des dispositions mettant hors de portée les parties actives ; aux connexions et à l’état des conducteurs de protection ; au réglage correct des dispositifs de protection ; au bon fonctionnement des organes de commandes mécanique et des dispositifs de verrouillage.
Toute installation qui apparaît dangereuse doit être immédiatement mise hors tension et ne peut être réalimentée qu’après remise en état satisfaisante.
Pourquoi faire de la maintenance ?
La continuité de la distribution électrique conditionne la performance de votre entreprise. Les opérations de maintenance garantissent le bon fonctionnement et vous prémunissent contre les risques de défaillance sur vos installations électriques. Assurer le maintien en conditions opérationnelles vous permettra d’éviter de lourdes conséquences tant sur le plan humain, que technique, financier ainsi qu’environnemental.
40%
des incendies sont d’origine électrique
*Données fournies par les compagnies d’assurance
66%
disparaissent dans les 5 ans suivant une lourde avarie
100 K€
est l’impact financier d’une heure d’arrêt de production non-planifié dans l’agroalimentaire
Le coût total de possession annuel inclut le prix d’achat et d’installation, les dépenses d’entretien régulier et de maintenance préventive, les dépenses de maintenance currative et corrective et les dépenses de démontage et de destruction.
En adaptant le niveau et la fréquence de la maintenance préventive à votre activité, vous augmentez la durée de vie utile de vos équipements et baissez leur coût annuel de possession.
Pour planifier les différents niveaux d’interventions, un plan de maintenance doit être rédigé. Nos équipes Transfo Services vous accompagne dans cette démarche.
L’AUDIT D’INSTALLATION
L’audit d’installation permet de disposer d’un état des lieux précis et factuel des équipements de votre installation de distribution électrique de puissance pour vous permettre de prioriser vos actions de maintenance et vos investissements.
Les différentes offres d’audit sont adaptées à la taille de votre entreprise ou à l’identification des causes de dysfonctionnement que vous subissez. Chaque audit donne lieu à un rapport précis et factuel avec les matériels concernés, la solution préconisée, la priorisation des actions.
ENTRETIEN
L’énergie électrique de votre entreprise est délivrée par votre fournisseur en un seul point : le poste de livraison. Vous en êtes propriétaire. Son entretien relève donc de votre responsabilité et vous êtes soumis à diverses obligations légales visant à garantir :
La sécurité des personnes
La sécurité des biens
MAINTENANCE SPECIALISTE

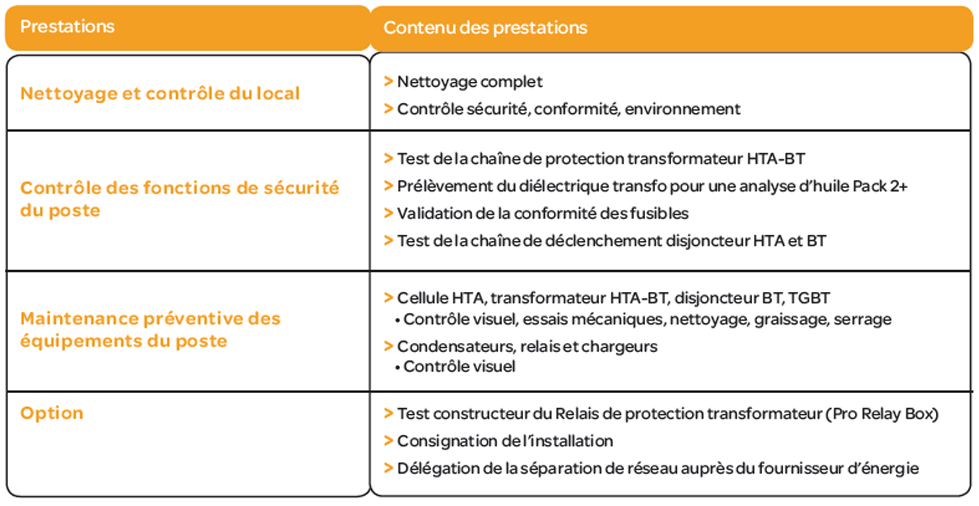

Nous vous proposons une gamme complète de prestations pour la maintenance de votre poste de livraison électrique sur les cellules HTA, transformateurs HTA/BT, disjoncteurs de puissance BT et autre équipements.
Après accord mutuel sur le planning d’intervention, nos techniciens qualifiés se déplacent pour réaliser la Maintenance Spécialiste :
Le processus de test PRO RELAY BOX en 3 étapes
La Pro Relay Box est un outil constructeur pour tester les relais de protection des transformateurs immergés HTA-BT développés par Transfo Services. Notre prestation inclue la vérification de la chaîne de déclenchement.
Etape 1 >
Simulation d’une baisse du niveau du diélectrique et vérification du déclenchement par le flotteur de l’appareil
Etape 2 >
Mise en pression du relais de protection, mesure et réajustement si besoin du seuil de déclenchement à 0,2 bar
Etape 3 >
Reproduction de la procédure d’étalonnage des relais de protection en laboratoire sous 90°C. Contrôle des seuils de température, du fonctionnement de l’alarme de signalisation et du déclenchement
Les résultats des actions : Pro Relay Box fournit un procès-verbal de mesures certifiant du bon fonctionnement du relais, joint au rapport de Maintenance Spécialiste. Si un relais est déclaré non-conforme, Transfo-Services proposera son remplacement immédiat afin d’économiser les temps de démontage et de remontage.
COMPLÉMENTARITÉ CONSTRUCTEUR
La proximité de Transfo Services avec le Groupe Schneider Electric nous permet :
- D’avoir les compétences et le recul nécessaire pour vous recommander l’intervention du constructeur suite à nos constats lors de la Maintenance Spécialiste
- D’organiser l’intervention de Schneider Electric en co-activité avec nos techniciens pour vous donner accès accès à la maintenance par le constructeur incluant ses outils de diagnostic sur les équipements critiques de votre poste de livraison électrique. (Disjoncteurs HTA, relais de protection HTA et disjoncteur BT)
CONSIGNATION
Afin de pouvoir intervenir en toute sécurité sur les équipements du poste HTA, une consignation est obligatoire.
Si un membre de votre équipe est habilité, cette consignation peut être réalisé par vos soins.
Dans le cas contraire, Transfo Services mettra à votre disposition un chargé de travaux habilité aux opérations de consignation.
DELEGATION DE LA SEPARATION DE RESEAUX AUPRES DU FOURNISSEUR D’ENERGIE
Afin de ne pas perturber la distribution d’énergie chez les autres clients de votre fournisseur, il est impératif d’organiser la séparation de votre installation du réseau. Transfo Services vous propose de gérer la partie administrative de la séparation de réseau avec votre fournisseur d’énergie. Pour se faire, la signature d’une délégation de cette opération est nécessaire. (Dans le cas où ces opérations ne sont pas comprises dans votre contrat de fourniture d’énergie, les frais d’intervention restent à votre charge)
DOCUMENTATION
LE CONTRAT MAINTENANCE SPECIALISTE
Pour plus de sérénité, Transfo Services vous propose d’inclure le plan de maintenance pluriannuel de votre installation électrique dans un contrat.
Un plan de maintenance personnalisé, construit en prenant en compte les conditions d’exploitation et environnementales, la vétusté et l’âge des équipements ainsi que l’importance stratégique de l’énergie distribuée et des contraintes du site.
SES BENEFICES
Le contrat vous assure le respect et le suivi du plan de maintenance ainsi que la maîtrise budgétaire par le lissage du coût global des prestations sur la durée du contrat.
Votre gestionnaire de contrat assure :
la conduite de votre contrat de maintenance
le suivi dans le temps de votre poste de livraison
la disponibilité et la durée de vie de votre installation
EN CAS DE DEPANNAGE ?
En cas de dépannage, le contrat vous permet d’avoir :
> Un numéro d’astreinte 24/24h – 7/7j
> Un accès aux experts* de Schneider Electric pour un diagnostic
efficace et la mise en place de solutions correctives rapides
> Un délai d’intervention de 8h horloge garanti
> Pas de frais forfaitaire de prise en charge de l’intervention
* Valable pour les matériels de marques Schneider Electric et historiques. Pour les autres marques, Transfo Services s’engage à qualifier la panne et faire intervenir le constructeur concerné si nécessaire.

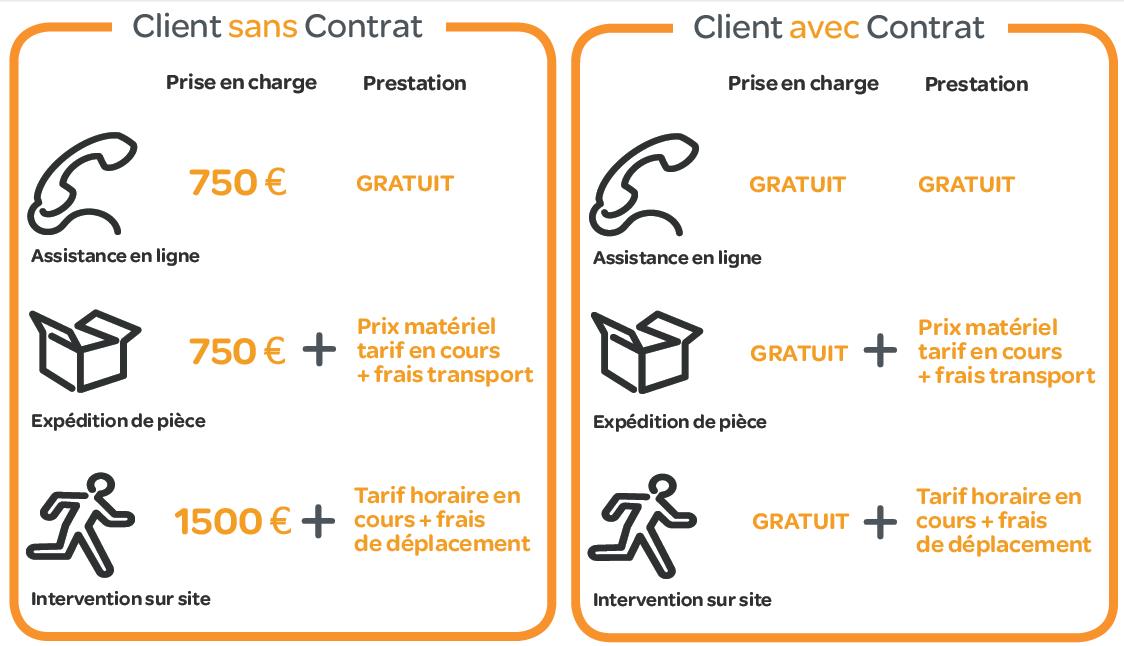

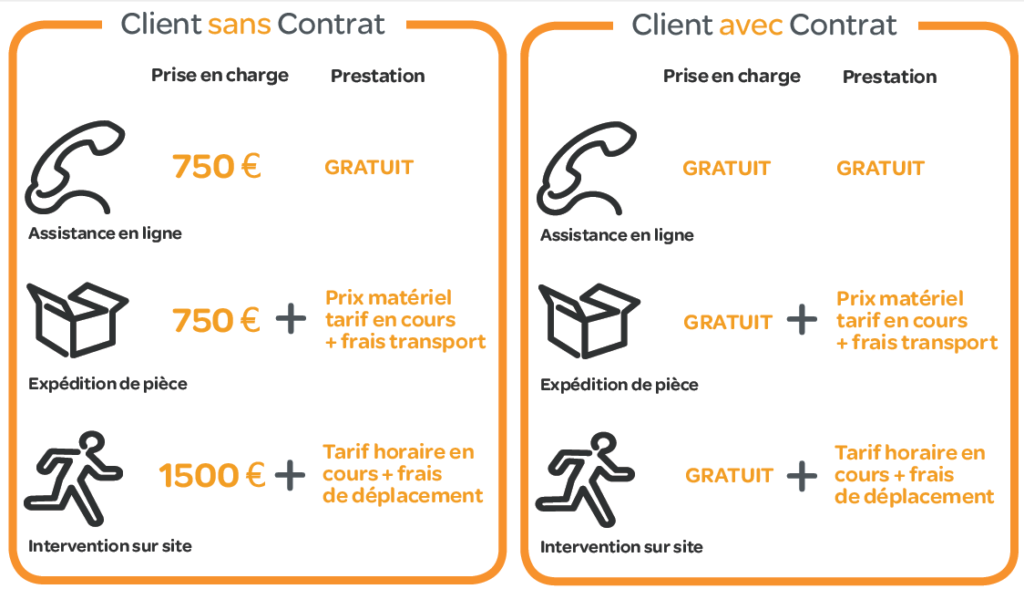

CONDITIONS DE DEPANNAGE
Le transformateur est l’un des équipements le plus important d’une installation électrique et est considéré par les gestionnaires de risques et les assureurs comme l’équipement le plus critique des installations électriques.
LES ANALYSES D’HUILE
Dans votre plan de maintenance réalisé par Transfo Services, les transformateurs font l’objet d’un suivi régulier qui permet de valider leur bon état de santé. Lors de chaque intervention, un prélèvement d’huile est effectué et un rapport d’analyse est rédigé.
Il existe 3 issues possibles :
Issue n°1
La surveillance normale :
Les fréquences de prélèvements définies dans le plan de maintenance restent inchangées.
Issue n°2
Surveillance renforcée :
Des soupçons de dégradation anticipée sont détectés, un prélèvement et une analyse sont préconisés dans un délai inférieur au plan de maintenance d’origine afin d’évaluer l’évolution du défaut et d’éviter une avarie inopinée.
Issue n°3
Intervention immédiate :
L’analyse ne laisse aucun doute sur la présence d’un défaut pouvant conduire à la fin de vie de l’appareil. Des mesures d’urgence doivent être entreprises.
LE TRAITEMENT EN CIRCUIT FERMÉ
Les opérations de traitement interviennent lorsqu’il y a une dégradation des propriétés de l’huile et/ou les analyses de base laissent apparaître une qualité de fluide dégradée pouvant conduire à une défaillance précipitée.
REPARATION SUR SITE
La durée de vie des accessoires est nettement inférieure à celle du transformateur. Notamment les joints, qui assurent l’étanchéité et se dégradent en fonction de la température. La durée de vie de l’huile minérale classique est, elle aussi, plus faible que celle des isolants.
REPARATION EN ATELIER
Issue de plus de 50 ans d’expérience, notre méthodologie de rénovation est aujourd’hui reconnue. Nos opérations sont notamment qualifiées par le groupe EDF.
Les transformateurs sont entièrement démontés et nettoyés. Les éléments vieillis (joints, visseries, bornes primaires et secondaires, relais de protection et accessoires) sont remplacés.
Chaque appareil réparé dans nos ateliers est livré avec son procès-verbal d’essais conforme aux spécifications des appareils neufs.
DEPANNAGE, FOURNITURE D’APPAREILS EN DELAI COURT
En cas d’avarie sur un de vos appareils, nos équipes d’intervention se déplacent pour évaluer les dégâts et envisager les solutions permettant une remise en service rapide de l’installation.
Notre stock de transformateurs neufs permet la fourniture d’un appareil dans un délai court (inférieur à 48h).
Le délai standard d’approvisionnement usine d’un transformateur neuf est de 9 semaines.
Dans une démarche globale de continuité de services, il est important d’avoir une installation fiable, durable, maintenable et évolutive. Pour ce faire, Transfo Services vous accompagne dans la modernisation de votre installation.
COMMENT MODERNISER MON INSTALLATION ?
Avec les solutions de rénovation constructeur qui consistent à remplacer uniquement des constituants actifs qui ont une durée de vie moins importante que la structure des tableaux électriques HTA ou BT. La rénovation est réalisée avec une nouvelle gamme d’appareils permettant de bénéficier de produits neufs de dernière génération.
OFFRE ECOFIT APPAREILS
OFFRE TIROIRS
Equipements d’origine Unelec
- Gamme TM7 (1967 à 1994)
- Gamme TMD (1975 à 2002)
- Gamme TDI (1986 à 2002)
En complément de notre offre de maintenance, nous proposons la fourniture de certaines pièces de rechange et de tiroirs neufs.
Equipements d’origine Merlin Gerin
VOS BENEFICES
Votre distribution électrique est vieillissante et ne correspond plus à vos besoins ? La fourniture de pièces de rechange est problématique ? Dans tous les cas, votre installation ne peut plus répondre à vos impératifs de continuité de service et de performance. Schneider Electric propose des solutions de modernisation constructeur permettant de mettre à niveau vos tableaux BT.
Des investissements maîtrisés en remplaçant les appareils vétustes sans changer la totalité de votre tableau
Des solutions testées, garanties trois ans et adaptées à la configuration de chaque tableau
NOS ENGAGEMENTS
Dans un contexte où la pérennité des installations électriques doit être assurée, nous sommes à vos côtés pour vous apporter l’expertise de Schneider Electric à vos projets de modernisation :
NOS ENGAGEMENTS
> Une modernisation progressive et ciblée en prenant en compte vos priorités ainsi que votre budget d’exploitation
> Un niveau de protection des personnes et des biens renforcé grâce aux performances des solutions proposées
> Des solutions participant au management de l’énergie
> La modernisation du matériel d’autres marques en vous faisant bénéficier de l’expertise constructeur
Dans une démarche globale de continuité de services, il est important d’avoir une installation fiable, durable, maintenable et évolutive. Pour ce faire, Transfo Services vous accompagne dans la modernisation de votre installation.
COMMENT MODERNISER MON INSTALLATION ?
Avec les solutions de rénovation de Schneider Electric ! La solution de rénovation consiste à remplacer uniquement des constituants actifs qui ont une durée de vie moins importante que la structure des tableaux électriques HTA ou BT. La rénovation est réalisée avec une nouvelle gamme d’appareils permettant de bénéficier de produits neufs de dernière génération.
Deux solutions s’offrent à vous
SOLUTION N°1
Remplacement complet de l’équipement
(texte manquant)
QUELS AVANTAGES ?
- Bénéfice 1
- Bénéfice 2
- Bénéfice 3
SOLUTION N°2
Remplacement des composants actifs suivant la vétusté
du tableau et des contraintes d’exploitation du client
(texte manquant)
QUELS AVANTAGES ?
- Bénéfice 1
- Bénéfice 2
- Bénéfice 3
RELAIS
Equipement d’origine Schneider Electric
Ecofit Sepam 2000 par Sepam série 60/80 permet à nos équipes Services de remplacer votre Sepam 2000 par un Sepam S60/80 sans modification mécanique ni du cablage, avec un temps d’indisponibilité et un coût très réduit.1250A
DISJONCTEURS / CONTACTEURS
Equipements d’origine Merlin Gerin / Schneider Electric
Cellules DM12-disjoncteur FB4 par SF1 permet de pallier à la difficulté de fournir depuis fin 2009 des pièces de rechange et des appareils SF complets.
Gamme Belledone Remplacement des disjoncteurs DSE et DIS par un disjoncteur de type LF1,LF2,LF3 ou DV2.
Equipements d’origine Alstom / Areva
Cellules DNF4-2E – contacteur GFA par CVX répond aux besoins liés au vieillissement et à la péremption de l’appareillage électrique intégré dans vos tableaux.
Cellules C26.0, C26.1 – disjoncteur CS, CX par FPR permet de pallier à la difficulté de fournir depuis fin 2010 des pièces de rechange et des appareils FPR complets.
Cellules N743-disjoncteur HL par FP permet de pallier à la difficulté de fournir depuis fin 2000 des pièces de rechange et des appareils HL complets.
Cellules N1346, N1347, N1349 – disjoncteur HL par FP débrochable permet de pallier à la difficulté de fournir depuis fin 2010 des pièces de rechange et des appareils FP complets.
Cellule PGDt- disjoncteur CC par FP permet de pallier à la difficulté de fournir depuis fin 2010 des pièces de rechange et des appareils FP complets.
NOS ENGAGEMENTS
Dans un contexte où la pérennité des installations électriques doit être assurée, nous sommes à vos côtés pour vous apporter l’expertise de Schneider Electric à vos projets de modernisation :
NOS ENGAGEMENTS
> Une modernisation progressive et ciblée en prenant en compte vos priorités ainsi que votre budget d’exploitation
> Un niveau de protection des personnes et des biens renforcé grâce aux performances des solutions proposées
> Des solutions participant au management de l’énergie
> La modernisation du matériel d’autres marques en vous faisant bénéficier de l’expertise constructeur
Avez-vous pensé au recyclage de vos appareils moyenne tension ? Le traitement fin de vie par Transfo Services, c’est une démarche éco-responsable permettant la prise en charge de vos anciens équipements électriques pour recyclage, démantèlement et/ou destruction.
Démarche écologique
A travers nos solutions, nous vous donnons la possibilité de réduite votre empreinte écologique et ainsi vous inscrire dans une démarche de développement durable
Respect de la réglementation
Que ce soit des transformateurs pollués par des PCB ou des cellules HTA au SF6, Transfo Services vous propose des solutions « clé en main », permettant de vous mettre en totale conformité avec la réglementation
Conformément à l’article du 29 juillet 2005, Transfo Services vous assure une traçabilité optimale de vos déchets
Traitement fin de vie transformateurs
> Décontamination PCB par rétrofiling pour prolonger la durée de vie
> Package Destruction/Transport ADR (matières dangereuses)
> Possibilité de rachat de votre ancien transformateur en lui donnant une seconde vie
> Substitution d’huile (minérale/végétale)
> Désacidification du diélectrique
Respect de la réglementation
> Package Enlèvement/Transport
> Démantèlement en usine
> Vidange du SF6 conformément à la norme CEI avec du matériel spécifique
> Régénération du gaz SF6 par un spécialiste
> Fourniture d’un bordereau de suivi de déchets et d’un certificat de destruction
NOTRE ECO-RESPONSABILITE
Le tri et le recyclage des déchets sont devenus des enjeux environnementaux majeurs qui nous concernent tous. En pensant au recyclage de nos équipements électriques aujourd’hui, nous œuvrons pour laisser un meilleur environnement aux générations futures.
Le « Plan national de décontamination et d’élimination des appareils contenant des PCB et PCT »
La norme CEI 62271-303 concernant la récupération et le recyclage des cellules HTA contenant du SF6
NOTRE POLITIQUE ENVIRONNEMENTALE
Nous devons demeurer exemplaires dans le respect de la réglementation environnementale et offrir à la population une transparence totale quant à l’exercice de notre activité.
NOTRE POLITIQUE
> Une démarche environnementale articulée autour de notre certification ISO 14001 (obtenue en 2002 et 2003 pour les ateliers d’Arles et de Châteaubourg) nous pousse vers une amélioration continue
> Aujourd’hui, l’axe de développement principal de cette politique se porte toujours sur : La volonté de conserver le Zéro pollution en atelier comme en intervention sur sites clients
TRAITEMENT FIN DE VIE
Jusqu’en 1986, date de leur interdiction, les PCB/PCT étaient employés comme isolants dans les transformateurs et les condensateurs, notamment pour leurs propriétés de résistance au feu.
Traitement de fin de vie des PCB
> Les PCB/PCT sont peu biodégradables et leur dégradation thermique libère des dioxines qui ont une forte toxicité pour l’homme et son environnement
> Par l’arrêté du 26 février 2003, pris en application du décret du 2 février1987 modifié, un décret national impose la décontamination et l’élimination des transformateurs, des condensateurs et de tout autre appareil contenant des PCB/PCT. Il prend fin en Décembre 2010 pour les appareils avec un taux
de PCB > à 500ppm
> Transfo Services vous propose des solutions de décontamination et/ou de destruction afin de vous mettre en conformité avec la réglementation
Traitement de fin de vie de SF6
> Récupération de l’équipement moyenne tension chez le client
> Démantèlement de l’équipement et tri des matériaux pour revalorisation
> Vidange du SF6 jusqu’à une pression résiduelle inférieure à 20 mbar conformément à la norme CEI 6227-303
> Recyclage ou destruction du gaz confié à un spécialiste de la régénération
> Fourniture d’un certificat de destruction en conformité avec la réglementation
Qu’est-ce que le SF6 ?
Le SF6 est un gaz sans équivalent dans les applications électriques haute tension
- Le SF6 a un lourd impact environnemental lorsqu’il est libéré dans l’atmosphère. Un kilo de SF6 a un potentiel de réchauffement équivalent à 23,9 tonnes de CO2, soit autant qu’une voiture parcourant 160.000 kms
- La quantité de SF6, variable selon l’équipement, est en moyenne de 200g pour un interrupteur et de 400g pour un disjoncteur
- Le détenteur d’équipement électrique contenant du gaz SF6 n’ayant pas fait recycler ses cellules s’expose à des amendes et à des poursuites judiciaires
